X射线探测
X射线检测器中使用的闪烁体材料需要高X射线吸收效率和光输出，低余辉，透明性以及与光电转换器匹配的光谱响应。不同闪烁体的性能差异很大。为了与特定的CCD配合使用，我们应该综合考虑发光效率，光谱响应和其他特性，并选择合适的闪烁体材料。
闪烁体中X射线辐射的平均吸收深度取决于光子能量和材料。材料透明度的优势随成像板的厚度而降低。如果闪烁体更薄，则平均吸收深度会更低，并且由于闪烁光子的横向扩展较少而导致的图像模糊较少，因此生成的图像会更清晰。因此，成像板越薄，图像中获得的分辨率越好。另一方面，随着闪烁体的厚度，检测效率降低。
基于CCD的X射线探测器由闪烁体，光耦合器和CCD阵列组成。 它覆盖了CCD线性阵列上的闪烁体薄层。 闪烁体将X射线转换为对CCD敏感的可见光，然后将CCD转换为反映X射线在空间中分布的电信号。
应用于X射线探测的闪烁晶体

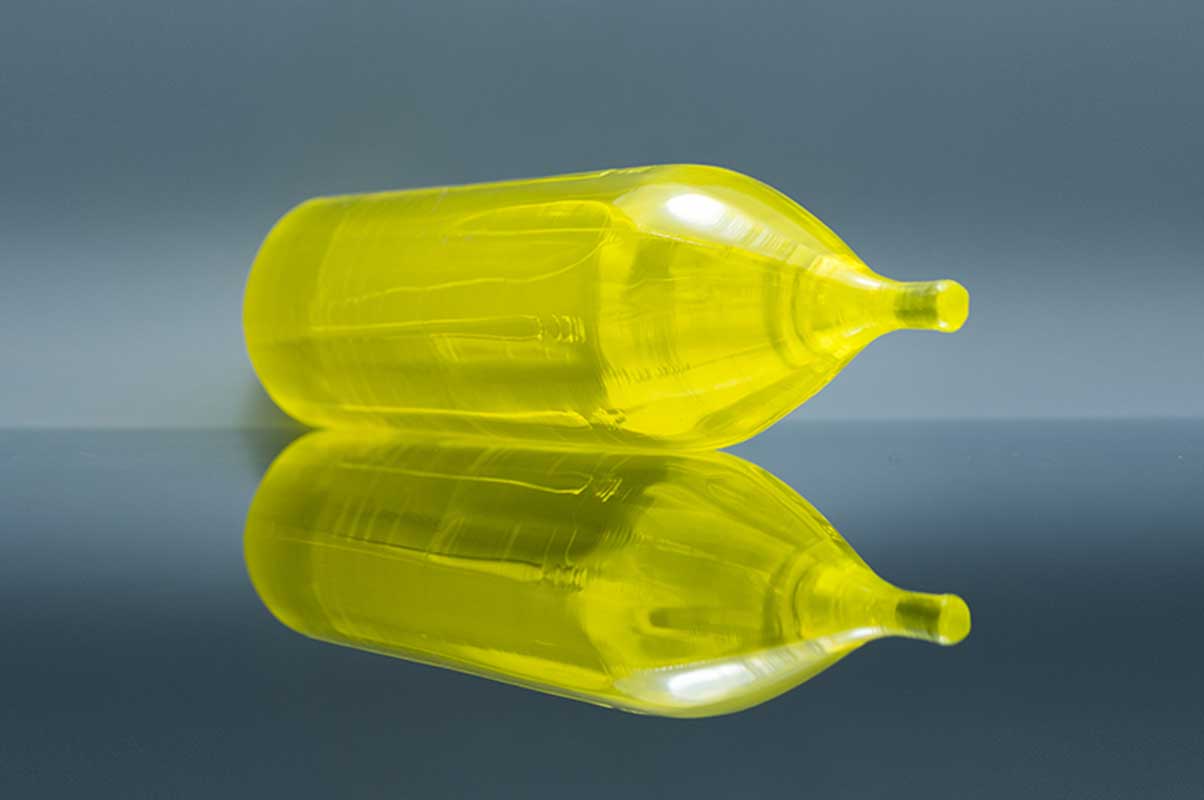

Ce:YAG
| 波长（最大发射）（nm） | 550 |
| 衰减时间（ns） | 70 |
| 发光量（光子/ keV） | 35 |
| 折光率 | 1.82@550nm |
| 辐射长度（cm） | 3.5 |
Ce:YAG是一种快速闪烁体，具有优异的机械和化学耐受性，其衰减时间约为70 ns，这使得高计数率成为可能，并且量子产率估计为 介于40至50 ph / keV之间，尽管光输出较小，但它的非吸湿性和较短的衰减时间与标准CsI:Tl闪烁体相比仍具有优势，最大发射波长（约550 nm）非常适合 PMT模块的光阴极的灵敏度。实验证明，YAG:Ce和LuAG:Ce屏幕适合于高空间分辨率的成像。所提出的成像系统的分辨率约为1微米。
参考文献
[1] An X-ray counting system based on YAG Ce scintillator
[2] Thin YAG:Ce and LuAG:Ce single crystal imaging plates used for high spatial resolution in X-ray imaging systems
[3] Similarity of trap state and thermoluminescence processes of Ce YAG for X-ray and UV irradiation
[4] High-resolution imaging of biological and other objects with an X-ray digital camera
[5] High-resolution application of YAG Ce and LuAG Ce imaging detectors with a CCD X-ray camera

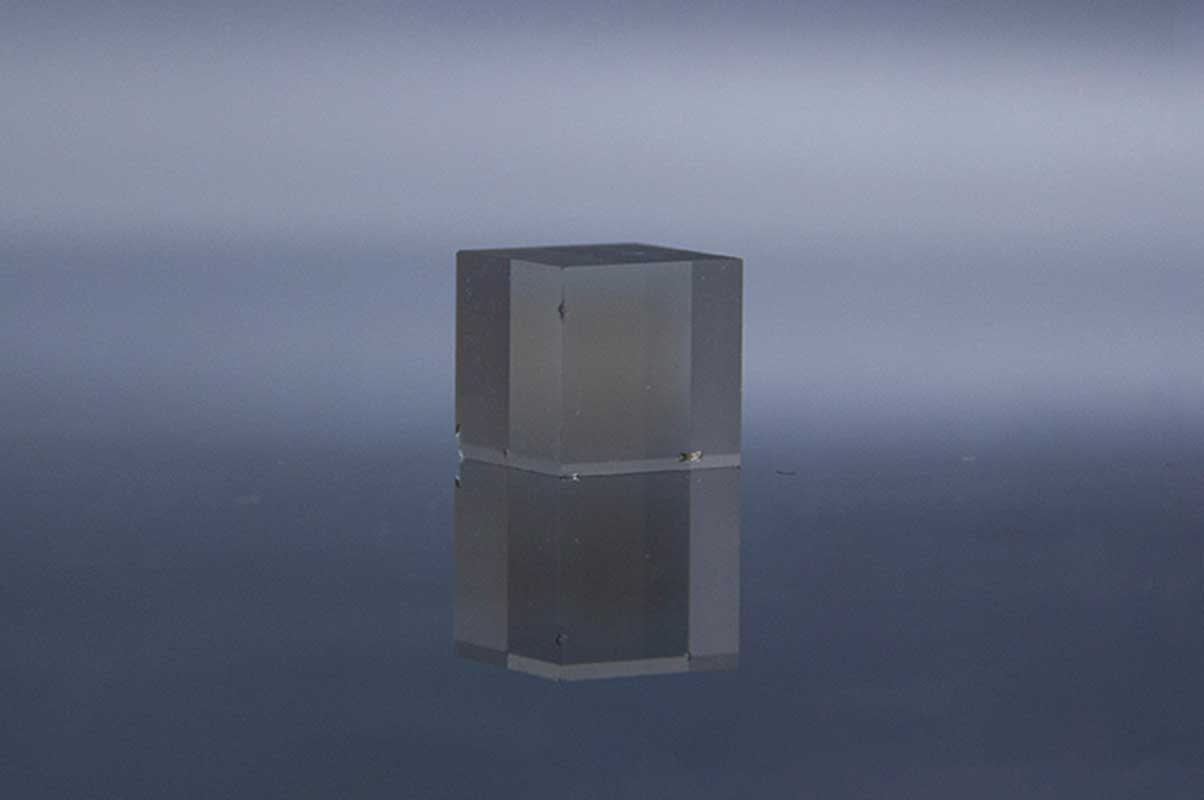

Ce:YAP
| 波长（最大发射）（nm） | 370 |
| 衰减时间（ns） | 28 |
| 发光量（光子/ keV） | 25 |
| 相对于Nal（Tl）的光输出（％） | 60-70 |
| 折光率 | 1.95@370nm |
Ce:YAP晶体是出色闪烁体的特性包括：（i）30 ns的快速衰减时间，（ii）7.4 g / cm3的高密度，和（iii）约30％的高光产率 在NaI（Tl）闪烁体中 原铝酸钇（YAlO3：Ce or YAP：Ce）是快速发射闪烁体，主要用于PET和动物PET检测器中
The x-ray luminescence efficiency (XLE) of Ce:LYSO, Ce:YAP, Ce:GSO and BGO as determined by the experimental data for x-ray tube voltages between 22–42kVp(mammography).Points: measured data, line: fitted curve.
The x-ray luminescence efficieny (XLE) of Ce:LYSO, Ce:YAP, Ce:GSO and BGO as determined by the experimental data for x-ray tube voltages between 50–140 kVp (general radiography).Points: measured data, line: fitted curve.
参考文献
[1] A YAP(Ce) imager operated in high energy X-ray region
[2] Comparative evaluation of single crystal scintillators under x-ray imaging conditions
[3] Comparative Investigation of Ce Doped Scintillators in a Wide Range of Photon Energies Covering X-ray CT, Nuclear Medicine and Megavoltage Radiation Therapy Portal Imaging Applications
[4] ISPA tubes with scintillating YAP Ce windows X- and γ- ray imaging
[5] High-resolution application of YAG Ce and LuAG Ce imaging detectors with a CCD X-ray cameraMcps-range photon-counting X-ray computed tomography system utilizing an oscillating linear-YAP(Ce) photon detector
[6] Properties of a YAP Ce detector for high-energy X-ray counting experiments

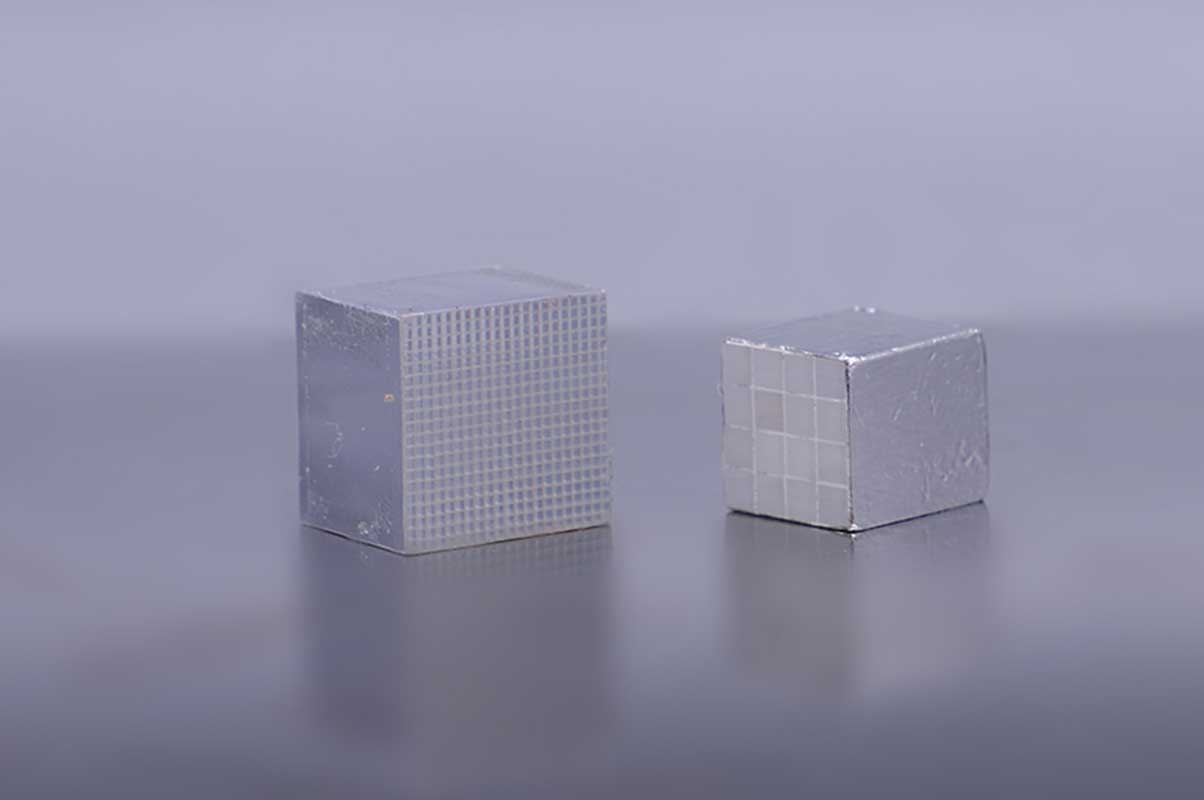

Ce:LYSO
| 波长（最大发射）（nm） | 410 |
| 衰减时间（ns） | 40 |
| 发光量（光子/ keV） | 25 |
| 相对于Nal（Tl）的光输出（％） | 75 |
| 折光率 | 1.82@410nm |
基于镥-钇的闪烁体，例如LYSO：Ce，具有很高的有效原子序数，是非吸湿的，快速发射的材料，并且有望用于正电子发射成像仪。
Ce: LYSO是混合的LSO / YSO（5-10％）非吸湿性晶体，具有高密度（7.1 g / cm3），高光输出（30000 ph / MeV），良好的能量分辨率（10％）和短衰减 时间（40 ns）。 尽管Ce: LYSO和Ce: LSO表现出相似的行为，但就衰减方案而言，在低能（35 kV）X射线激发下，Ce: LYSO的光产率似乎比LSO高约20％。
参考文献
[1] A comparative study of the luminescence properties of LYSO Ce, LSO Ce, GSO Ce and BGO single crystal scintillators for use in medical X-ray imaging
[2] Comparative evaluation of single crystal scintillators under x-ray imaging conditions
[3] Comparative Investigation of Ce Doped Scintillators in a Wide Range of Photon Energies Covering X-ray CT, Nuclear Medicine and Megavoltage Radiation Therapy Portal Imaging Applications
[4] Evaluation of the light emission efficiency of LYSO Ce scintillator under X-ray excitation for possible applications in medical imaging
[5] Improving Ce3+ doped scintillating materials for medical imaging applications
[6] Investigation of luminescence emission properties of LYSO Ce and LuYAP Ce single crystal scintillators under x-ray exposure for use in medical imaging
[7] Luminescence Properties of LYSO ce and GSO Ce Single Crystal Scintillators Under X-Ray Excitation for Use in Medical Imaging Systems
[8] Scintillator efficiency study with MeV x-rays

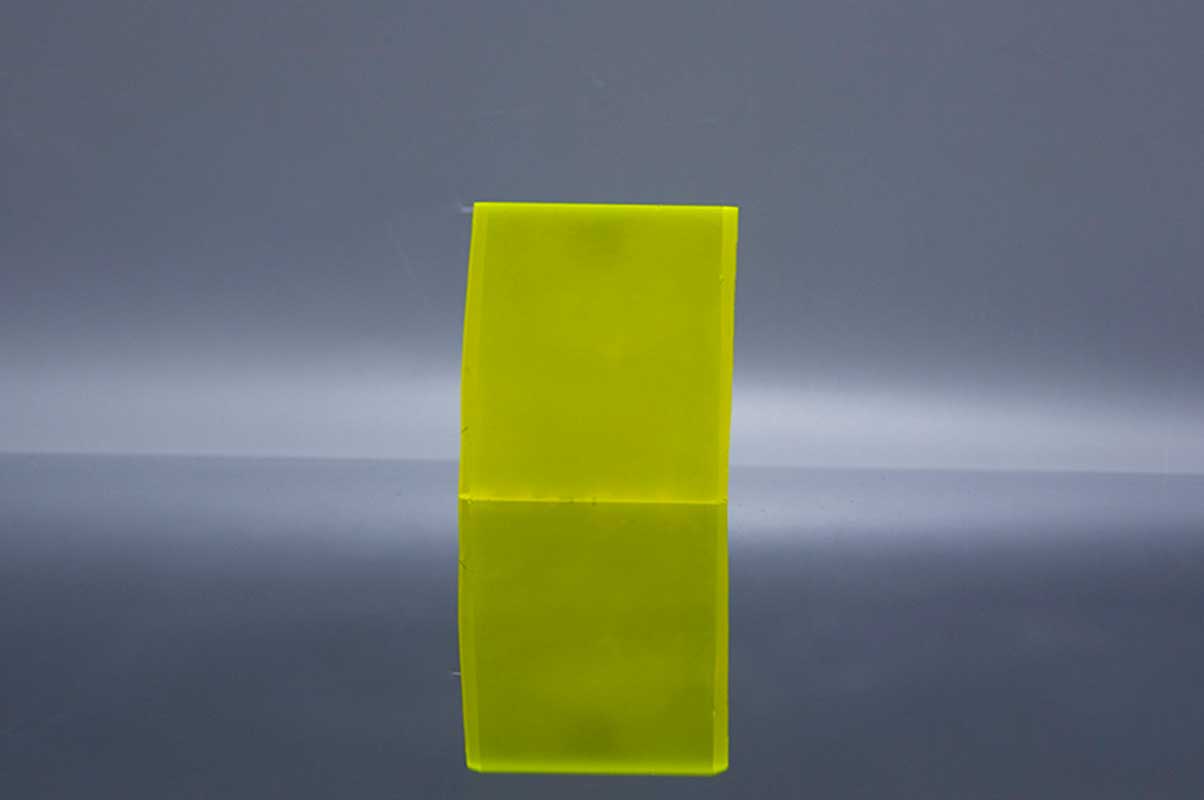

Ce:GAGG
| 波长（最大发射）（nm） | 520 |
| 波长范围（nm） | 475-800 |
| 衰减时间（ns） | 90 |
| 发光量（光子/ keV） | 50 |
| 折光率 | 1.95@540nm |
Ce:GAGG (Ce:Gd3Al2Ga3O12) 闪烁晶体，具有高密度（6.69 g/cm-3），快速闪烁响应（〜90 ns）和高光产率（〜46000 ph / MeV） ）。 与目前许多高效的闪烁体相比，GAGG:Ce具有非吸湿性（如LaBr3:Ce，LaCl3:Ce，CsI和NaI:Tl晶体），并且不具有天然放射性（如基于based的材料）。 GAGG:Ce发出520nm的光子，有效原子序数等于54.4。
参考文献
[1] X-ray Luminescence Efficiency of GAGG Ce Single Crystal Scintillators for use in Tomographic Medical Imaging System
[2] Light Emission Efficiency of GAGG Ce Single Crystal Under X-ray Radiographic Conditions

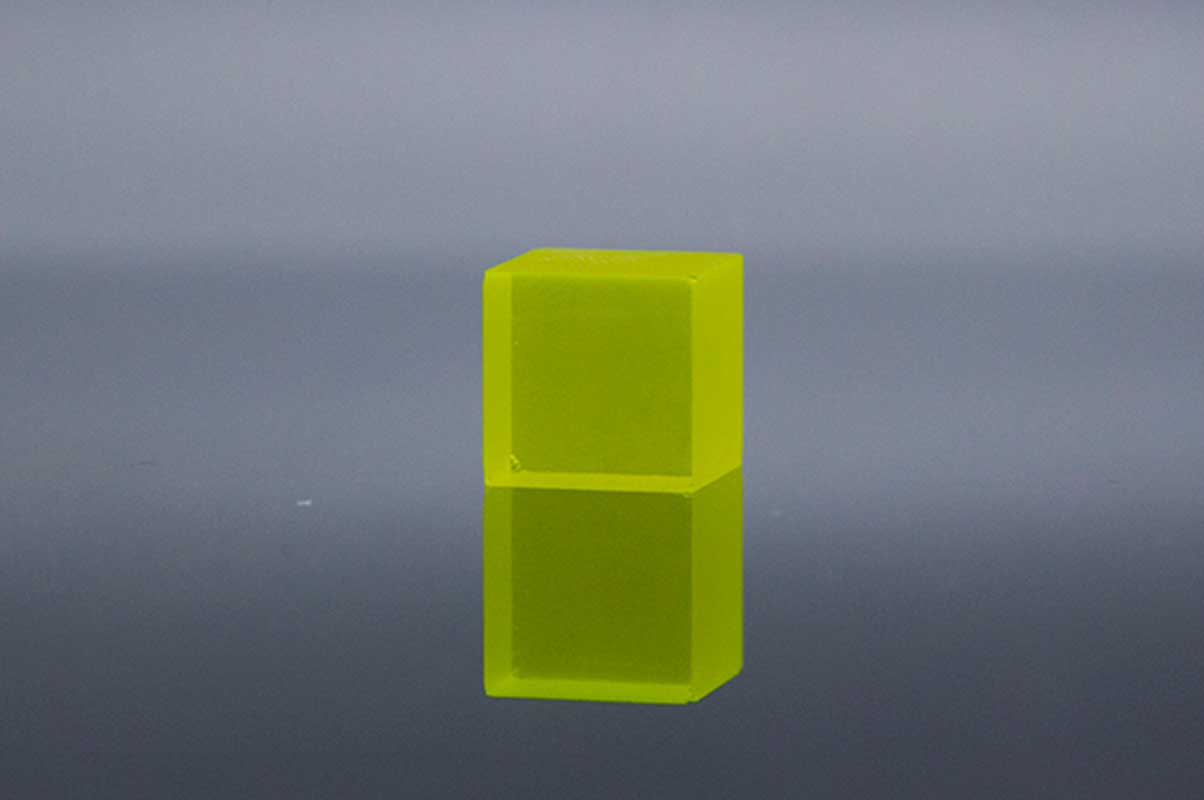

Ce:LuAG
| 波长（最大发射）（nm） | 535 |
| 波长范围（nm） | 475-800 |
| 衰减时间（ns） | 70 |
| 发光量（光子/ keV） | 25 |
| 折光率 | 1.84@633nm |
高分辨率成像系统是由高灵敏度数字CCD摄像机和光学系统与薄闪烁成像屏组成。屏幕可以包括LuAG:Ce无机闪烁体。
[参考文献1]比较了两种屏幕的发光效率（每keV可见光子数）和空间分辨率。在第一个实验中，CCD检测到的光在CCD中心200μ200像素的平方ROI中平均。这个Ce:YAG发射值17507（每秒CCD像素中的电子数）和Ce:LuAG给出值26452，大约是Ce:YAG。这个Ce:LuAG单曲晶体比钇铝石榴石（密度：6.73–4.57 g/cm3）并且X射线被LuAG吸收得更强（在1到40 keV范围内吸收的X射线辐射（光子）是X射线辐射衰减系数的1.7倍）。这个Ce:LuAG屏幕具有比Ce:YAG屏使图像的信噪比更好地应用于成像系统中。
[参考文献2]使用Ce:LuAG 20 mm屏幕拍摄图像。CCD相机的有效像素尺寸为0.74mm。X射线微聚焦源的工作电压为40kV / 2mA。图像采集时间为5s，对25个图像样本进行平均。在从源发出的光子通量转换后，Ce:LuAG产生的光的测量强度约为Ce:YAG值的1.51倍。用CCD检测光，并在200×200像素的平方ROI中求平均值。与Ce:YAG（密度：6.73–4.57g / cm3）相比，Ce:LuAG单晶密度更高，LuAG对X射线的吸收更强（X射线的平均吸收量是1.7倍）。1至40keV之间的范围）
参考文献
[1] High-resolution application of YAG Ce and LuAG Ce imaging detectors with a CCD X-ray camera
[2] High-resolution imaging of biological and other objects with an X-ray digital camera
[3] Thin YAG Ce and LuAG Ce single crystal imaging plates used for high spatial resolution in X-ray imaging systems

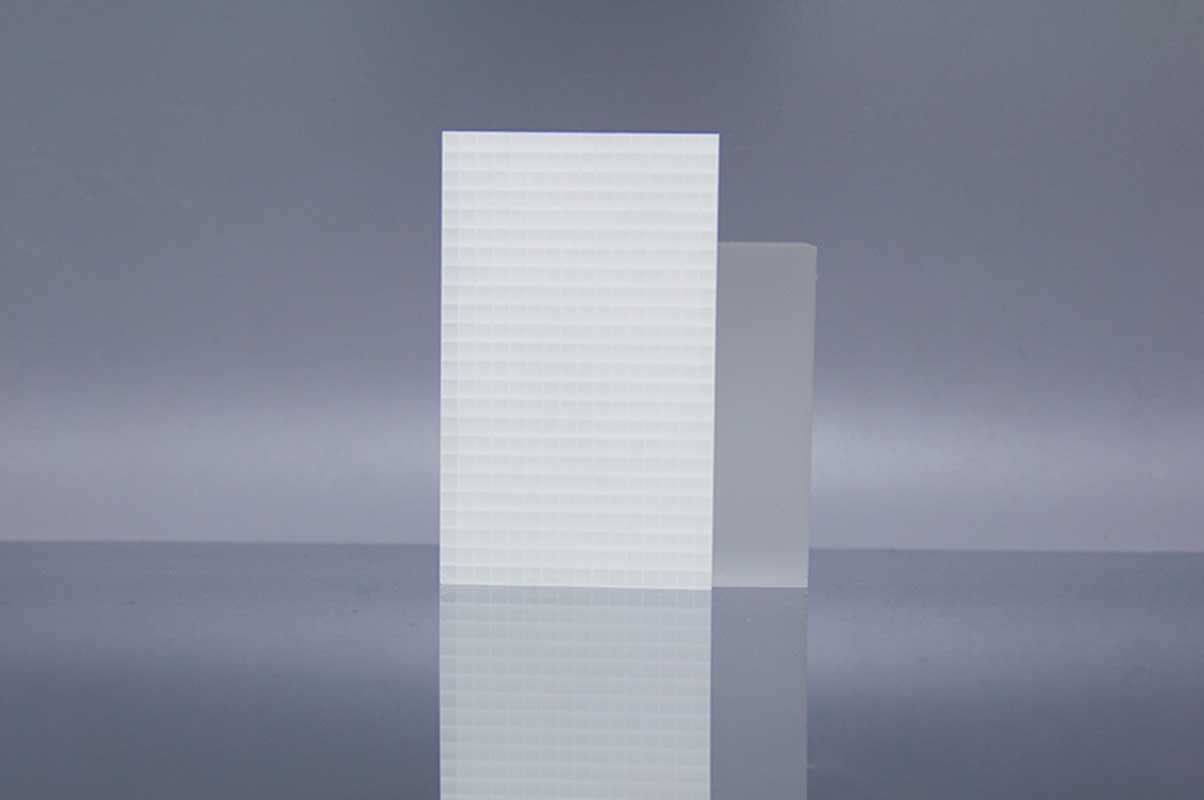

Tl:CsI
| 波长（最大发射）（nm） | 410 |
| 衰减时间（ns） | 40 |
| 发光量（光子/ keV） | 25 |
| 相对于Nal（Tl）的光输出（％） | 75 |
| 折光率 | 1.82@410nm |
CsI（Tl）的最重要特征是其高光产率（≥104光子/ MeV），并且其发射光谱在约550 nm处具有最大值，与非晶和结晶硅光电二极管完全兼容。研究了CsI：Tl单晶闪烁体的发光效率与X射线乳腺摄影和一般X射线成像所用能量范围内的晶体厚度和X射线管电压的关系。
[参考文献1]绝对发光效率，这是在X射线成像（40–140 kV）和乳房X线照片成像（22–49 kV）中使用的各种X射线能量中通过实验确定的。使用以下设备通过X射线对晶体进行辐照：（i）具有钨阳极靶和2mm Al滤光片的飞利浦X射线装置和（ii）带有钼阳极靶和钼滤光片的通用电子Senographer DMR X射线乳腺摄影装置，使用前面描述的实验装置，对晶体进行X射线辐照。
[参考文献2]为了满足这些需求，我们使用结构化的CsI（TI）闪烁体与快速帧1K x 1K CCD耦合，开发了一种原型快速X射线成像系统。该系统已成功用于以12位动态范围以每秒1000帧（fps）的速率捕获1024 x 64像素x射线图像。该系统超越了通常以30 fps的速率运行的当前高速X射线成像系统的功能。CsI（TI）（59,000个光子I MeV）的高x射线转换效率使这些屏幕成为当前x射线衍射应用的一个极好的选择，在x射线衍射中，某些重要的衍射峰往往很弱，需要具有高信噪比的成像屏幕才能正确识别。
参考文献
[1] A systematic study of the performance of the CsI Tl single-crystal scintillator under X-ray excitation
[2] high-speed-xray-imaging-camera-using-structured-csitl-scintillator
[3] Scintillator efficiency study with MeV x-rays
[4] Structured CsI(Tl) scintillators for X-ray imaging applications
[5] Validation of columnar CsI x-ray detector responses obtained with hybridr , a CPU-GPU Monte Carlo code for coupled x-ray, electron, and optical transport

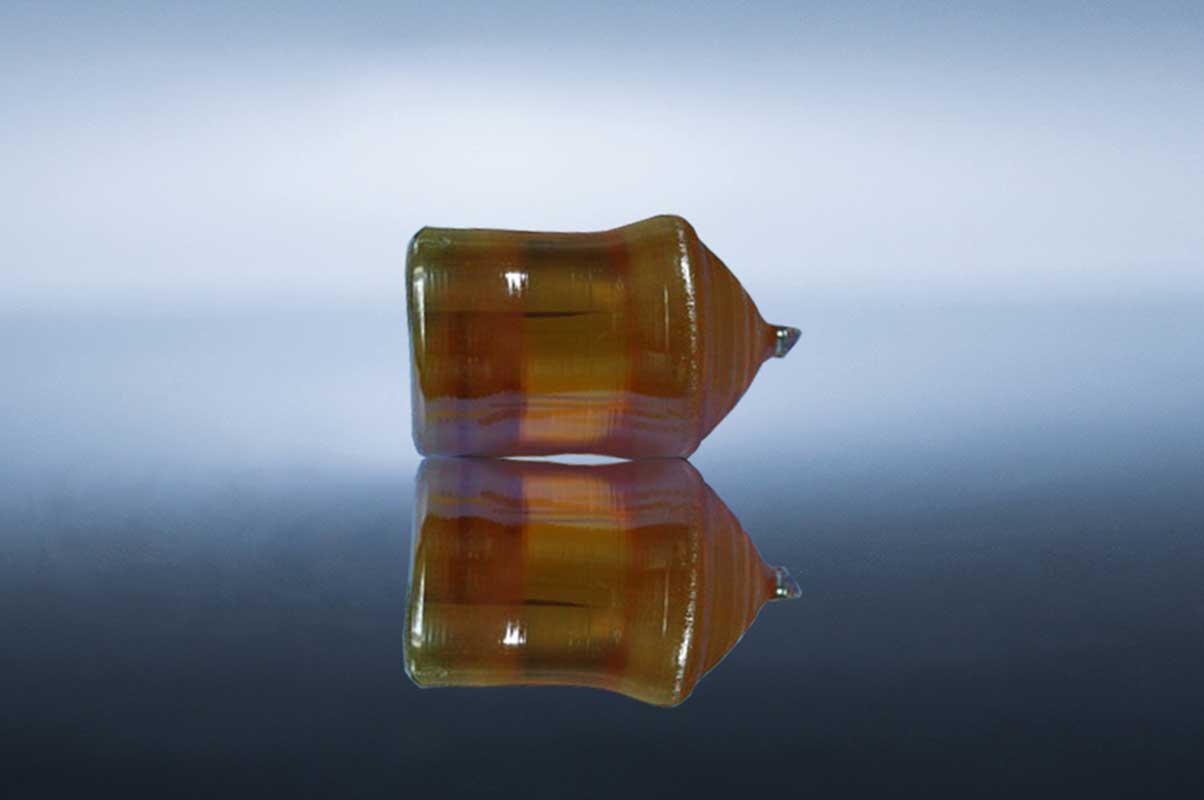

CdWO4
| 波长（最大发射）（nm） | 490 |
| 衰减时间（ns） | 14000 |
| 发光量（光子/ keV） | 12-15 |
| 相对于Nal（Tl）的光输出（％） | 50 |
| 折光率 | 2.2-2.3 |
钨酸镉（CdWO4，CWO）晶体是此类应用的候选者之一，因为它具有较高的有效Z值，高密度，比BGO更高的光产率以及非常低的余辉。CWO晶体的辐射硬度高达105 rad。由于这种优势，CWO闪烁体被广泛用于X射线CT中。
[参考文献1]描述了一种用于X射线成像的高分辨率X射线检测器阵列，它由CdWO4闪烁体的离散阵列和带有光纤面板的Reticon 1024S光电二极管阵列组成。它开发了一种非常高分辨率的离散闪烁体阵列，用于扇形束X射线成像系统。
参考文献
[1] High-resolution digital x-ray detector utilizing a discrete array of CdWO4 scintillators and a self-scanned photodiode array
[2] Large Size CdWO4 Crystal for Energetic X- and γ Ray Detection
[3] X-RAY STUDY OF CHARACTERIZATION OF THE PbWO4 AND CdWO4 SINGLE CRYSTALS

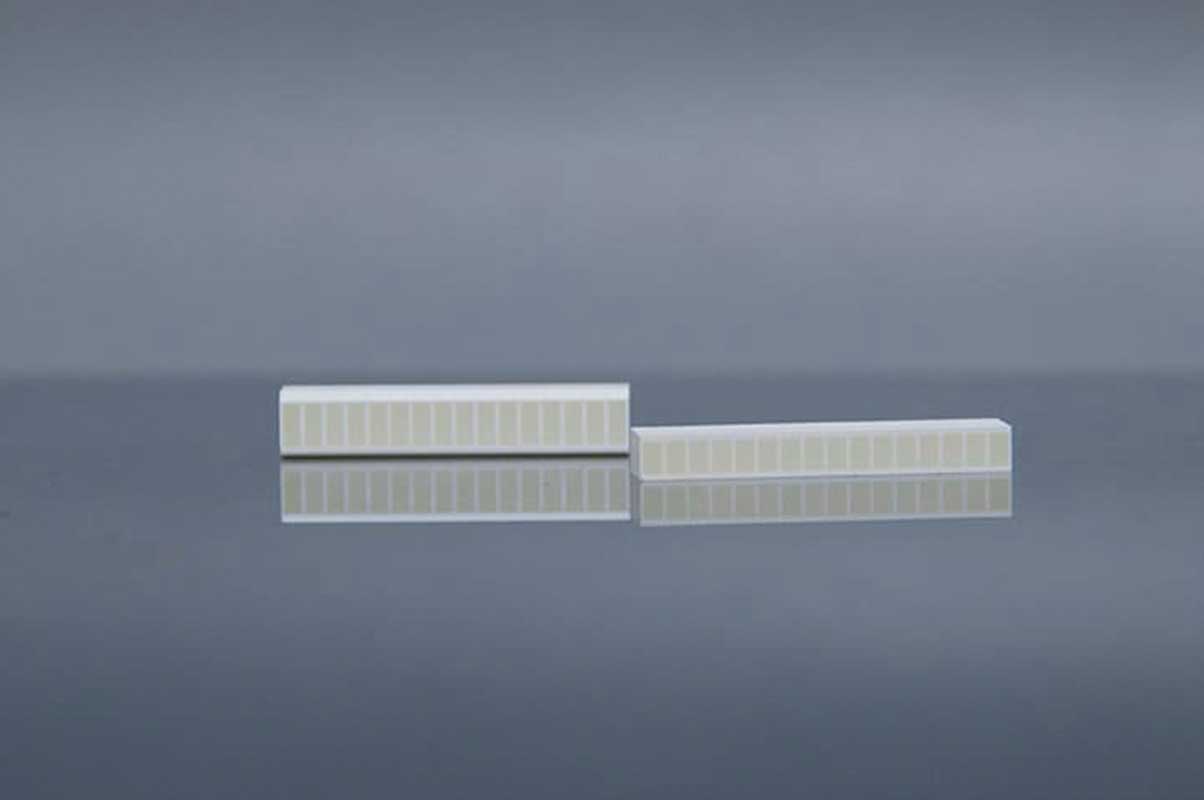

GOS
| 波长（最大发射）（nm） | 510 |
| 衰减时间（us） | 5.5 |
| 相对光输出（％） | 80 |
| 余辉（％） | <0.01 |
| 发光强度（keV） | 27.5 |
| GOS（Gd2O2S） | Density (g/cm3) | Wavelength of max emission (nm) | Decay constant (ns) |
| Ref[1] | 7.34 | 510 | 5.5μs |
